Crease Pattern - основы (часть 2): Основные понятия и определения

Несмотря на то, что на первый взгляд паттерны кажутся хаосом пересекающихся линий, за ними стоит строгий порядок и алгоритмы, общие для большинства современных моделей. Свобода творчества здесь неотделима от жёстких правил, благодаря которым, руки мастера, хочет он того или нет, учатся «видеть» сквозь плоскость и предвосхищать результат словно скульптор, ощущающий статую внутри глыбы мрамора.

Современные авторы оригами часто создают модели по схожим принципам — зачастую, используя одни и те же приемы и составляют с их помощью новые комбинации, в рамках общей смысловой базы. Тот, кто долго складывал чужие паттерны, однажды обнаруживает, что может говорить на этом языке свободно. Его руки уже знают, как превратить хаос линий в порядок, а плоский лист — в объёмную историю. Со временем эти знания превращаются в интуицию. Даже не изучая теорию, абсолютно каждый начинает угадывать, как более органично распределить складки для крыльев бабочки или как сформировать лапы лисы. Он не проектирует — он чувствует, будто бумага сама подсказывает ему следующий шаг. Это похоже на то, как ребёнок учится говорить: сначала повторяет слова за другими, а потом неожиданно складывает из них свои мысли. Давайте рассмотрим те самые «слова» для успешного старта, на которые следует обращать внимание.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

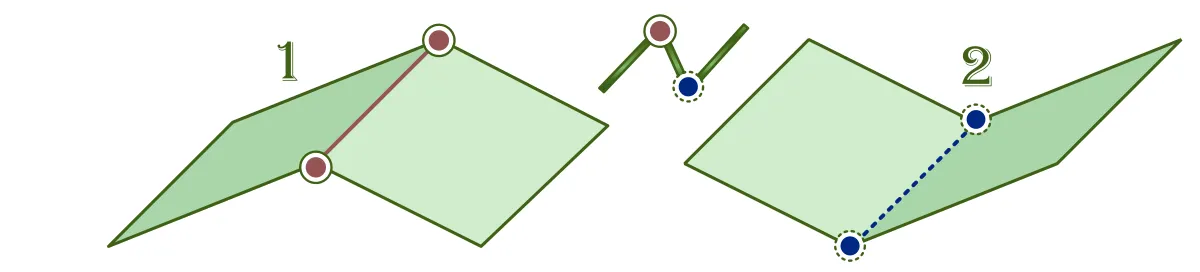

Гора и долина. В оригами существуют два типа загибов: выпуклые и вогнутые относительно плоскости области складывания. Их принято называть «горами» {1} и «долинами» {2} соответственно (рис.1). Эти названия используются в конкретных условиях. Так, гора становится долиной, если на неё посмотреть с обратной стороны листа, и наоборот. Чаще всего, более важна ориентация линий относительно друг друга – это необходимо при складывании моделей по паттерну.

В диаграммах данные понятия играют точно такую же функцию, только в рамках паттерна их сборка включает в себя контроль не только за самими складками, но и складками в их окрестности.

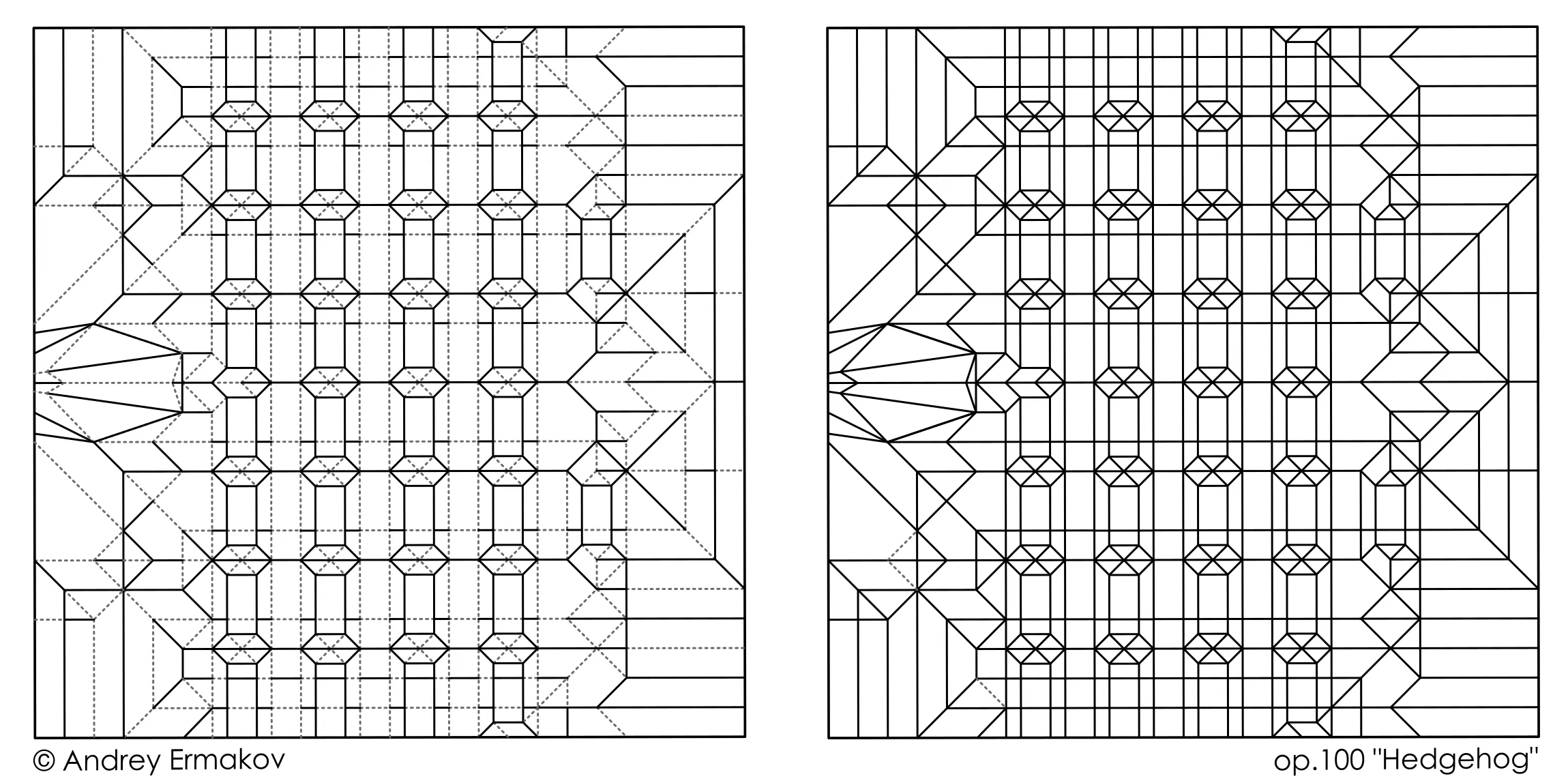

Виды паттернов. Паттерны бывают разной степени определенности (рис.2). Бывает, что на СР показана взаимная ориентация линий модели относительно друг друга, разные загибы обозначают разным образом (горы и долины могут отличаться по цвету, форме линий и т.д.) Такие СР называют – «явными» и искать взаимную ориентацию линий в них не требуется. Но существуют и более сложные для сборки «карты» линий, в них ориентации складок не показаны, а сами линии ничем не отличаются друг от друга. Такие паттерны называют «неявными» и складывать их при отсутствии должного опыта становится настоящим испытанием.

Узел. Точка на паттерне, в которой пересекаются несколько складок. В оригами узлы играют ключевую роль в формировании структуры модели, выступая точками концентрации сил и геометрических преобразований.

Чем больше складок формируют узел, тем больше участок материала испытывает механического стресса. Подобно тому, как массивные объекты искривляют ткань пространства-времени, плотные многослойные узлы «искривляют» плоскость листа, создавая локальные зоны повышенного давления, где материал рискует надорваться или потерять чёткость складок.

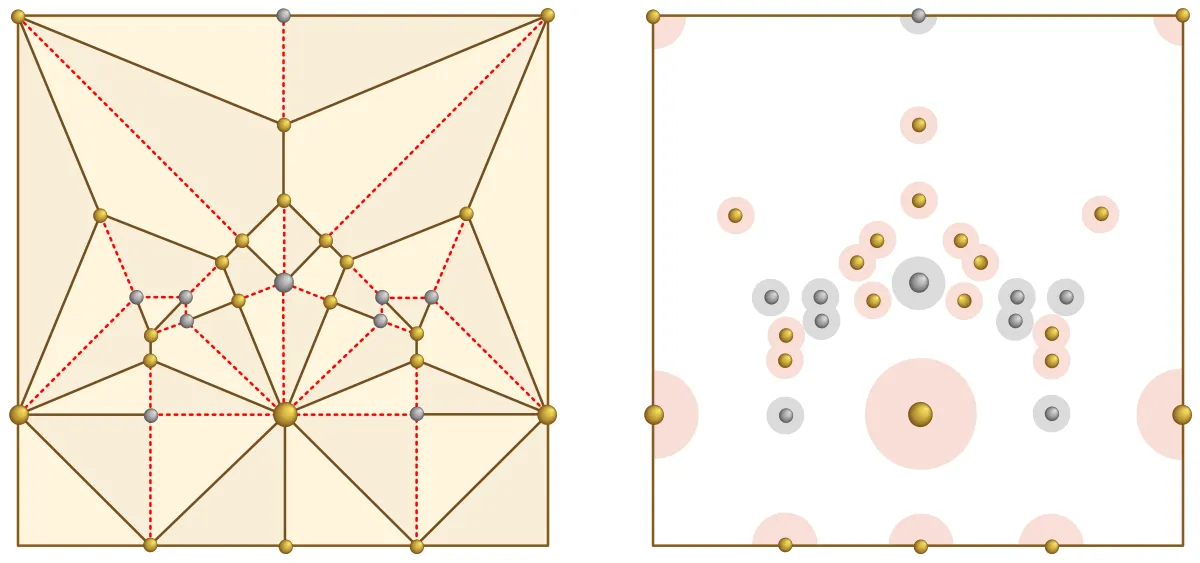

Эти точки, где пересекаются горные и долинные складки, отвечают за распределение материала и создание необходимой геометрии структуры (рис.3). Узлы являются связующими элементами, объединяющими локальные узоры в единую гармоничную композицию.

Базовая форма. Результат сложенного паттерна, все части которого в результате сборки принадлежат одной плоскости. Это своего рода фундаментальный «скелет» модели, промежуточный этап складывания, при котором бумага трансформируется в упрощённую конфигурацию, сохраняющую плоскую структуру. Это не просто шаблон, а геометрический алгоритм, где точность линий и углов закладывает основу для объёмных преобразований. Базовые формы учат видеть в плоском листе потенциал трёхмерности, балансируя между абстракцией и конкретным замыслом (рис.4).

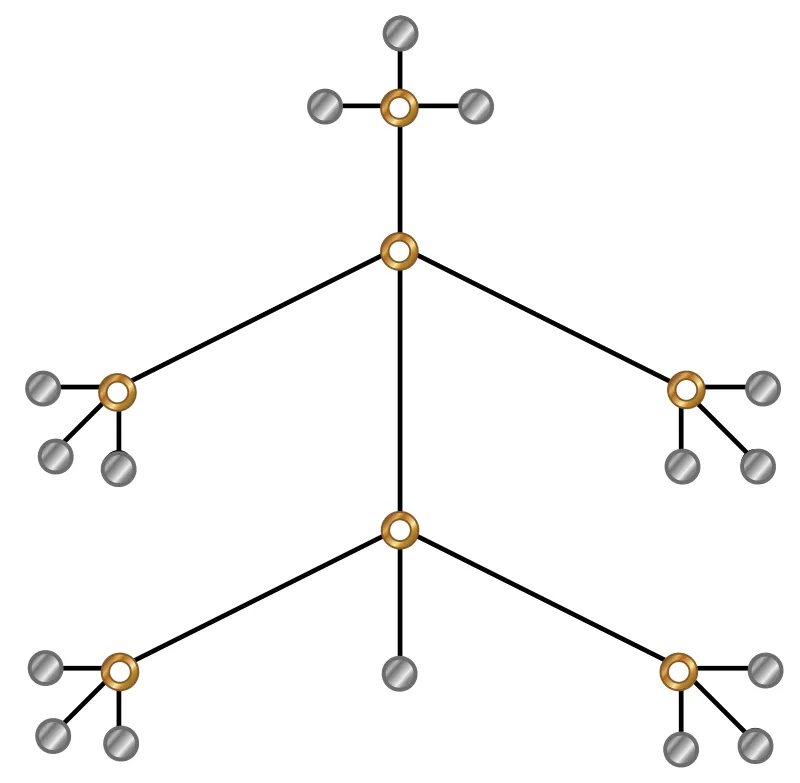

Дерево створок. Схематическое изображение структуры модели, имеющее те же пропорции между створками, что и базовая форма после складывания паттерна. Оно служит как бы неким ориентиром, основываясь на который, шаг за шагом пропорции и форма модели переводится на язык паттернов. Другими словами - это некий абстрактный граф, раскрывающий геометрическую «анатомию» модели через систему взаимосвязанных элементов (рис.5).

Дерево отражает пропорции и иерархию створок, переводя трёхмерный замысел в плоский чертёж и работает словно компас, направляющий как автора при проектировании, так и мастера, который будет использовать паттерн для сборки. Он может координировать на проблемных участках, где требуется сохранить баланс при распределении материала и напряжения на участках.

Даже в самых замысловатых проектах дерево створок позволяет оригамисту заранее определить, где бумага потребует дополнительных манипуляций со структурой или оптимизации паттерна в местах наибольшего напряжения, где велика вероятность нарушить целостность материала.

Для каждого, кто сопоставит исходный паттерн и дерево створок, оно становится для него эффективным инструментом анализа и ключом к воплощению эстетики в технических ограничениях. Так скажем, удлинение одного, более важного элемента потребует укорочения другого, который в рамках финальной обработки вероятно не потребуется полностью. Согласитесь, спрятанное за одеждой оружие воина не обязательно складывать полностью, достаточно обозначить его наличие и сложить только ту его часть, которая должна быть доступна при взгляде на модель со стороны.

Поле. Участок на паттерне, образующий после складывания откидную створку, обладающую заранее выбранными свойствами. Это своего рода «строительный блок» паттерна, участок бумаги, который после складывания превращается в откидную створку с заданными характеристиками: длиной, жёсткостью или направлением изгиба. Поля бывают простыми и сложными (рис.6).

Поля работают как механизмы-трансформеры: их ветвящиеся конфигурации позволяют формировать многокомпонентные структуры, например, руку человека с пальцами и подвижными суставами или розу с шипами и множественными лепестками, для каждого из которых потребуется отдельный участок бумаги для сборки.

Простое поле образует единичную створку без разветвлений структуры, без излишеств, подобно ровным плиткам тротуара, которые формируют прямую дорожку. Сложное поле (блок) – составные створки с ветвящимися конфигурациями, веера створок и т.д. Поле — это не просто элемент паттерна, это ключ к диалогу между деревом створок и итоговым паттерном.

Для конкретизации используемых полей при сопоставлении створки и поля в дальнейшем мы будем использовать ориентиры, которые расположены в узлах дерева створок. Например, сложное поле (блок) справа (рис.6) можно назвать «полем створки {0;a}», где под фигурной скобкой первая цифра – основание створки, вторая цифра –первый узел.

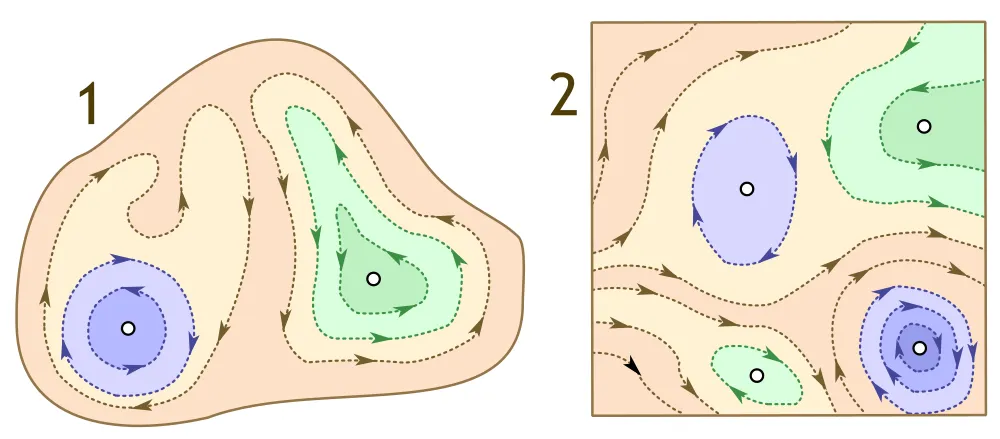

Река. Как молекулы состоят из атомов, так поля состоят из рек. Реки в полях осуществляют целостность структуры и определяют его конечную форму. В состав полей входит бесконечное количество рек, обладающих своими параметрами и траекторией движения. На итоговом образе паттерна реки могут быть замкнутыми и разомкнутыми. Замкнутые реки смыкаются сами на себе, разомкнутые – тянутся от одного края листа до другого (рис.7).

Река — это своего рода элементарная «нить», проводник, который задает траекторию формирования створок, определяя, как бумага внутри них будет сжиматься, растягиваться или изгибаться, сохраняя структурную целостность. Параметры рек — ширина, направление— словно генетический код, закладывают в паттерн свойства будущей формы створок. Каждая река уникальна и в рамках модели влияет своей формой на все остальное. Проектируя реки, мастер не просто рисует линии, а программирует поведение бумаги: смещение такой «нити» на миллиметр меняет распределение напряжения, превращая статичный лист в динамичную структуру. Это искусство баланса, где каждая река — проводник между математической точностью и творческим замыслом.
