Crease Pattern - основы (часть 5): Методики. Угловые алгоритмы

В мире оригами есть методики, которые не проектируют, а практически «высекают». Они не вычисляют сектора, не оптимизируют паттерны, не используют сетки — они говорят на языке углов, застывших между строгостью и свободой. 15°, 22,5°, 30° — не числа, а сакральные меры, перешедшие к нам из рук мастеров прошлого со времен первых журавликов. Это не просто техники — это поэзия, где каждый изгиб становится рифмой, а каждый угол — мостом между прошлым и будущим. Возьмите классического журавлика-цуру: его крылья, шея, хвост — всё построено на 22,5°. Но это не шаблон - это наследие, подобное письменам на скрижалях времени. Каждый изгиб здесь — результат тысяч проб и ошибок, эволюция, сравнимая с обучением нейросети. Древние оригамисты, как безымянные алгоритмы, методом бесчисленных итераций оттачивали паттерны, которые сегодня кажутся нам данностью. Их гений — в том, что они превратили случайное в необходимое, а необходимое — в прекрасное.

Почему (22,5° / 30° / 15°) а не 20° или 25°? Ответ кроется в гармонии повторов. Например, 22,5° — это 1/16 полного круга, число, позволяющее делить плоскость на симметричные лучевые развертки, которые легко комбинировать. Это математика, подсказанная самой природой.

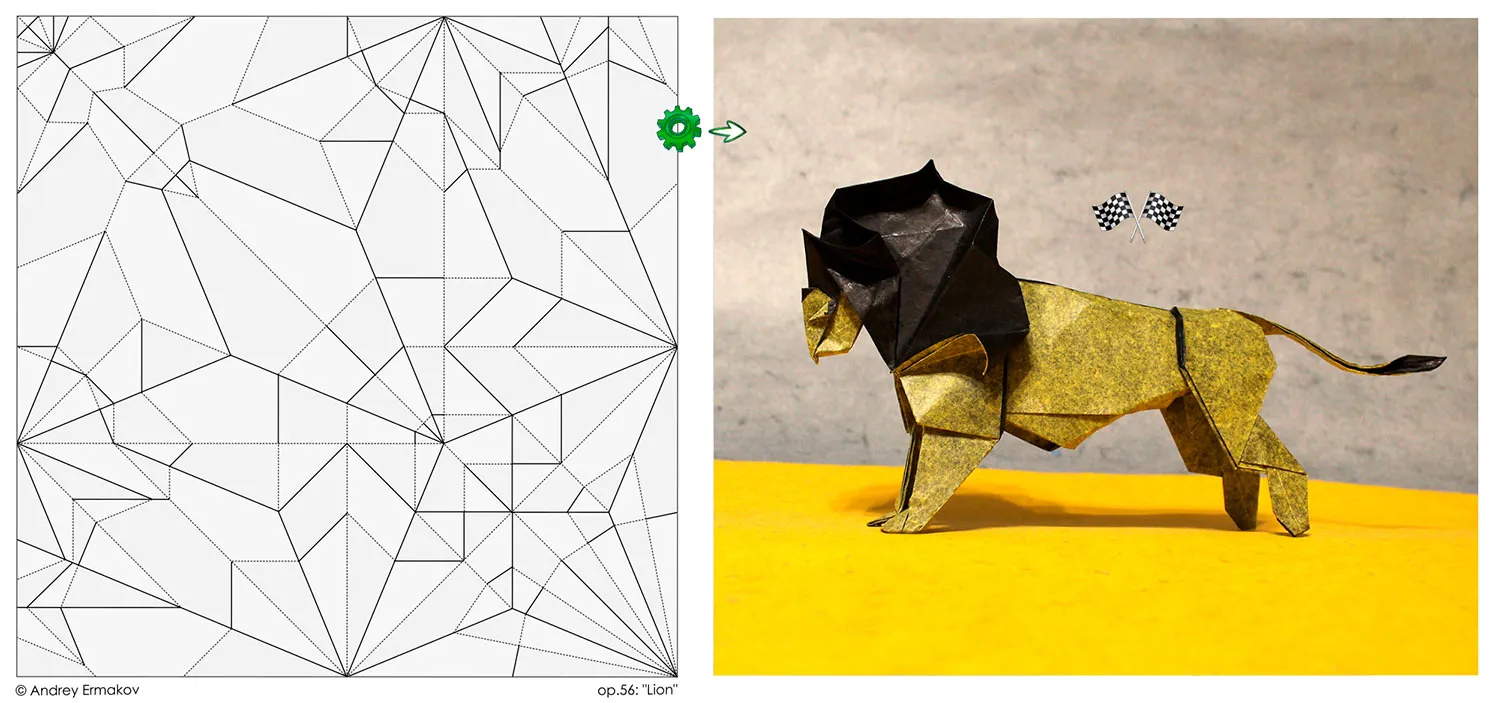

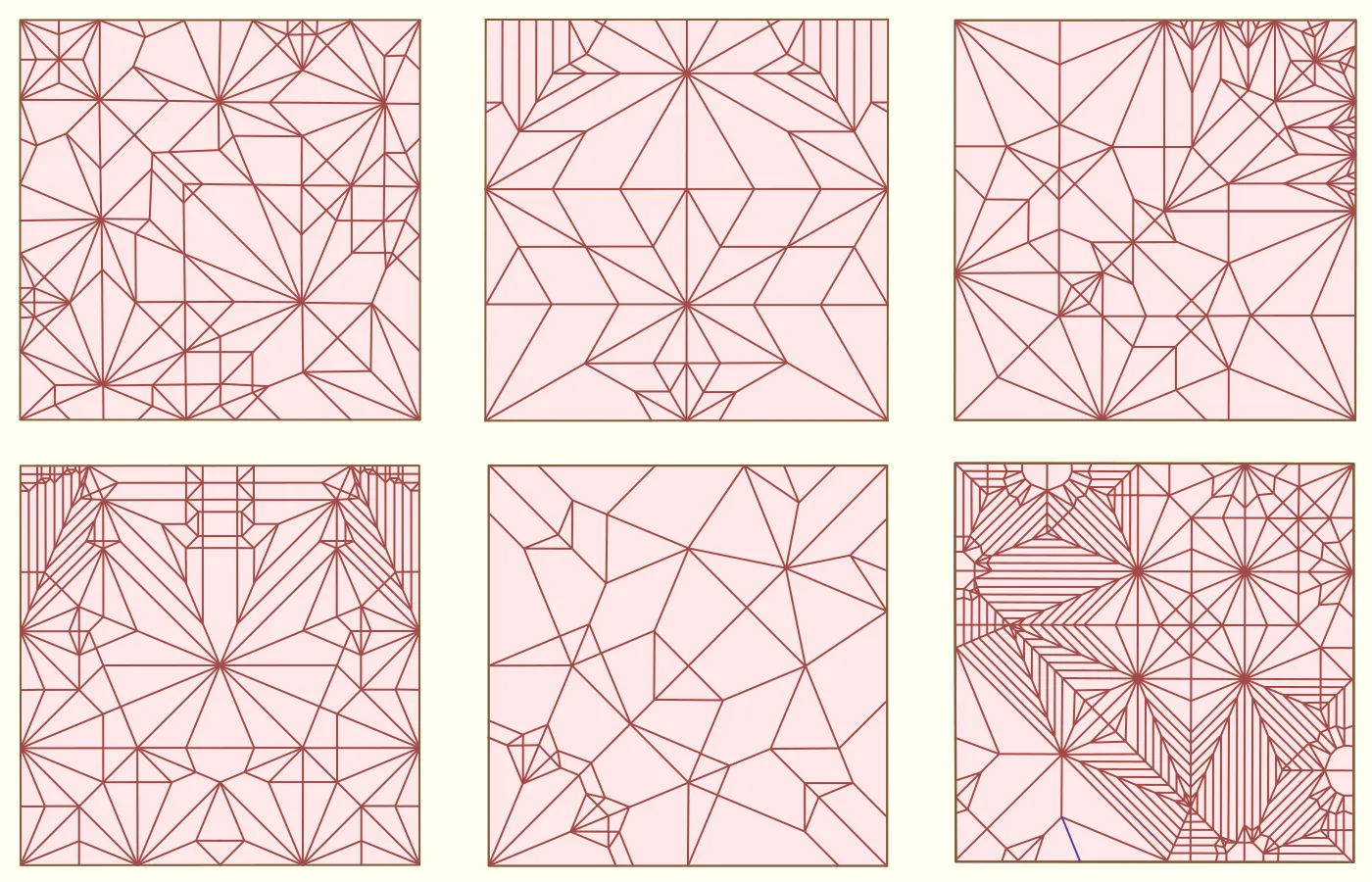

Угловые методики — квинтэссенция классического оригами (рис.1). Они не подчиняются автоматизации, не требуют сложных расчётов, но требуют понимания. Здесь нет места слепому копированию: даже следуя правилам Кавасаки, мастер каждый раз заново изобретает форму.

Главная сила этих методик — в их вневременности. Когда вы работаете в угловых методиках, вы не просто создаёте модель — вы участвуете в диалоге с теми, для кого оригами было не искусством, а молитвой. В старом стиле, свойственном мастерам прошлого, даже если вы используете современные средства в виде графических редакторов или программ типа ORIPA, Orihime, Oriedita (рис.2) и прочих... что упрощают работу с узлами, без дополнительных расчетов.

Но все равно, стандартными средствами проектировать угловые паттерны и просто анализировать узлы, когда взаимная ориентация линий не известна, без правил Кавасаки не получится. Программное обеспечение так существенно облегчает прорисовку только потому, что сами правила вшиты в функционал на уровне кода и, как правило, координируют балансировку «запрещенных» складок, либо добавляют побочные следы автоматически.

Правила Кавасаки

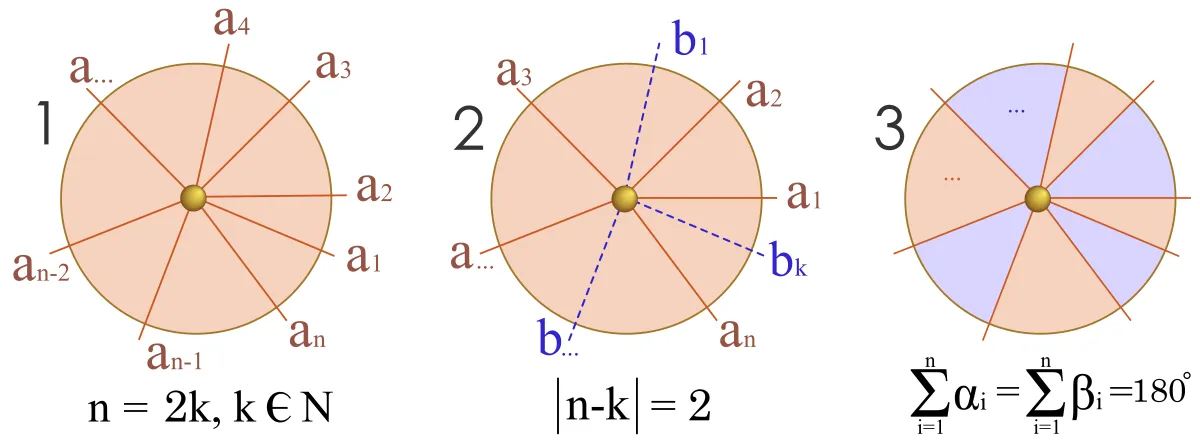

Большая часть методик, которые используют современные оригамисты, оперируют плоскими складками. В основном они построены и выведены в результате исследования ряда условий, без которых узел и принадлежащие ему линии в плоскую форму сложить нельзя. Это, так называемые, «правила Кавасаки» или правила плоской складки (рис.3).

1. Из каждого узла выходит чётное число линий.
2. Разность долин и гор в каждом узле по абсолютной величине равно двум.
3. В каждом узле сумма углов, стоящих на чётных местах равна сумме углов, стоящих на нечётных местах и равна 180 градусов.

Если по-простому, то иногда на узлах кажется, будто бумага сопротивляется. Она мнётся, пружинит, стремится вернуться в плоскость. И чтобы этого не происходило нужно помнить о трех простых правилах. Это не совпадение — это условие выживания модели от детского кораблика до сложнейших моделей. Нарушьте баланс — и модель рассыплется, как замок из песка. Придется использовать криволинейные или мокрые складки. Это закон, который бумага знает в совершенстве, даже когда разум отказывается его понимать.

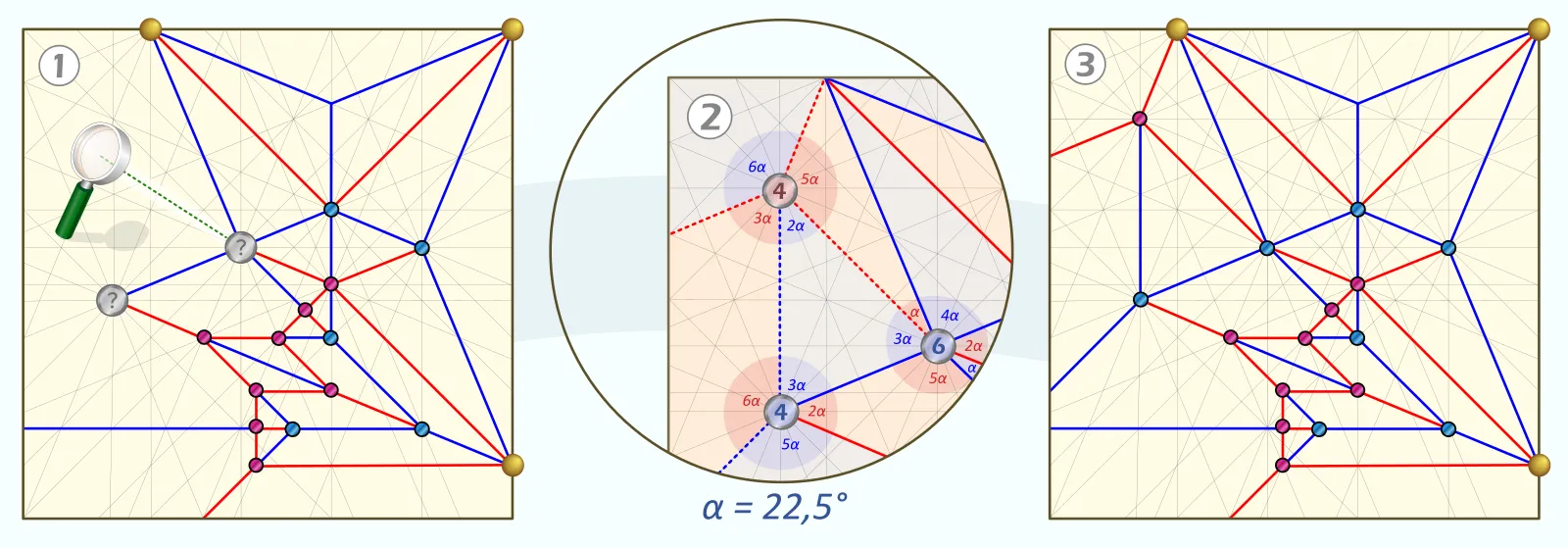

Правила Кавасаки используются на практике в основном для проверки точности стыковки складок в процессе проектирования узлов. Например, после выполнения манипуляций с реками и полями обнаруживается, что некоторые линии расположены не так, как нужно: переходят из полей в поля под ошибочными углами, пересекают друг друга и т.д. Тогда и возникает необходимость контроля над правильностью действий (рис.4). Аналогично, если возникают трудности идентификации ориентации линий на паттернах чужих моделей. В такой ситуации следует проверить все проблемные узлы на наличие ошибок, которые, возможно, не заметил сам автор модели при создании паттерна. Поначалу это не просто, но после получения некоторых навыков в складывании СР, большинство моделей можно будет определять «на глаз» и всё чаще будут попадаться похожие элементы, которые Вы раньше складывали или встречали в явном виде.

Сегодня, когда компьютерные программы, вроде TreeMaker, генерируют сложнейшие паттерны, правила плоской складки становятся проводником между человеком и машиной. Алгоритмы не упраздняют Кавасаки — они переводят его на язык битов. Но даже нейросети не могут объяснить, почему баланс углов вызывает эстетическое удовольствие. Это остаётся тайной, доступной только тем, кто складывает бумагу руками, чувствуя её упругое сопротивление.

Угловое разделение

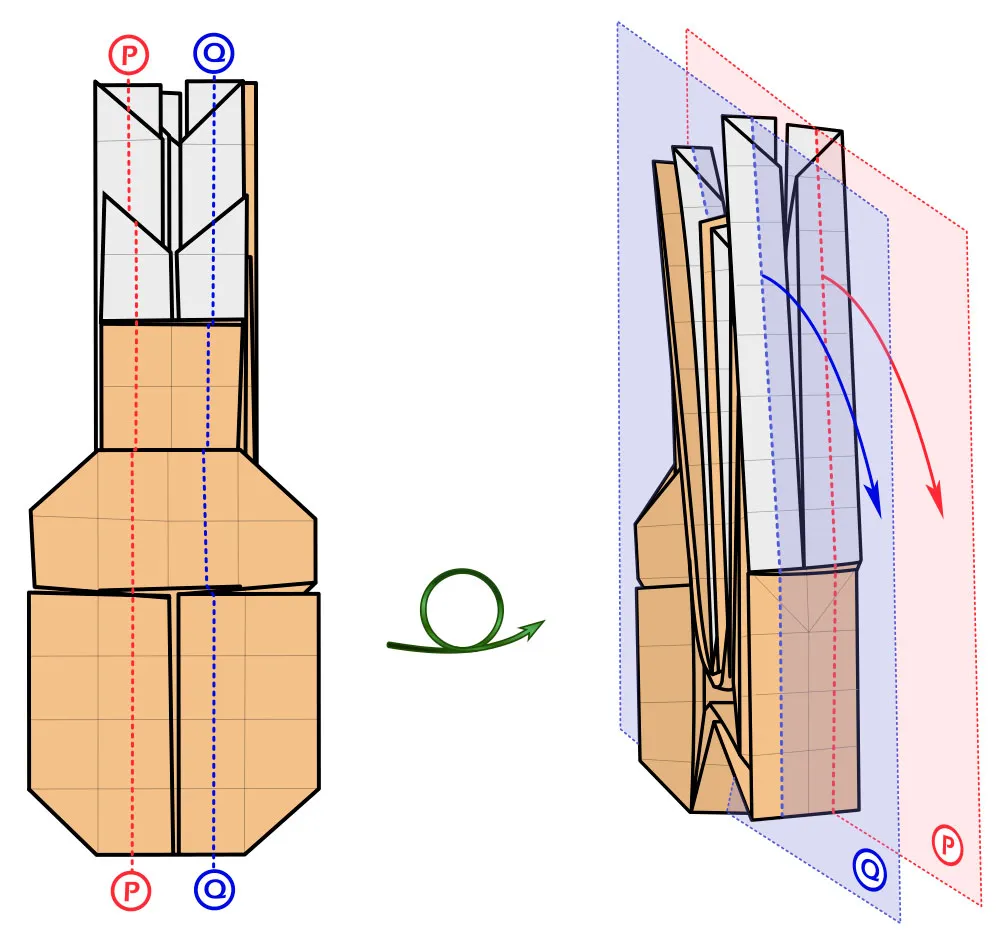

С чего начинаются абсолютно все угловые методики. Как показала практика, универсального рецепта нет, разные авторы подходят к проектированию таких паттернов по-разному. Есть лишь принципы проектирования и понимание, как те или иные узлы влияют на расположение плоскостей, в рамках которых створки будут двигаться свободно. В отличие от моделей, которые мы рассматривали до сих пор, угловые реки не всегда формируют элементы, оси которых подвижны преимущественно вдоль параллельных плоскостей (или одной, если базу не разворачивать вдоль осевых складок), как в секторных или линейных методиках (рис.6).

В угловых методиках этот элемент вовсе необязателен. Конечно, и в BP, особенно при финальной обработке модели, можно понаставить столько нетипичных для методик складок, сколько нужно. Но все же - они не будут проектироваться на уровне паттерна - угловые базы свободны от этих структурных ограничений.

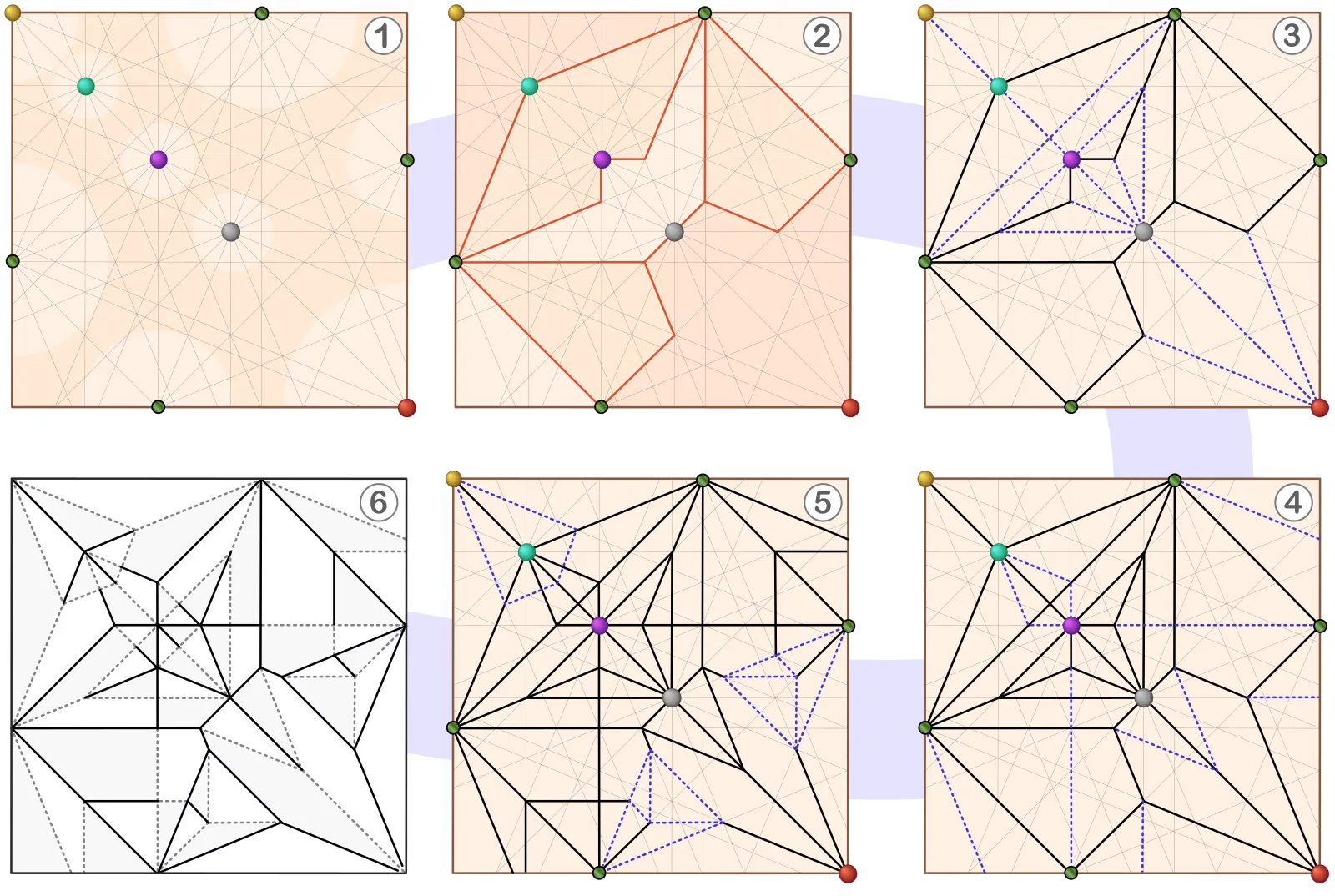

В основе угловых методик, лежат точки пересечения складок, относительно которых и строится паттерн (22,5° / 30° / 15°), а не относительно границ полей. Из-за чего стандартных в их привычном понимании рек просто нет (точнее, есть, но они будут носить локальный характер в рамках групп узлов, связанных между собой). А главным ориентиром выступают не линии сеток, а оптимальные для проекта зоны и диапазоны пропорций, удобные для определения чисто оригамными средствами (рис.7). Другими словами - все угловые методики не про математическую точность (хотя, безусловно, она там есть), но скорее про баланс, удобство сборки и опыт мастера, который в рамках своего чувственного опыта подбирает геометрию базы.

Эта, своего рода, интуитивная геометрия позволяет искать оптимальные варианты стыковки зон от узла к узлу, выстраивая не всегда стандартные комбинации. Я бы сказал, что это математика иного порядка. Мы, рассчитывая опорные точки, можем впоследствии математически измерить любую складку или пропорцию, но именно в щели между расчётом и интуицией пробивается свет иного понимания оригами. И в этом заключается неповторимая красота всех угловых алгоритмов проектирования, результат которого - увлекательная игра- для автора, и быстрая и эффектная сборка- для исполнителя. Из хаоса складок возникает структура, чья красота пугает своей очевидностью. Как будто она всегда была там, внутри плоского листа, и вы лишь стряхнули с неё пыль неведения.

Продолжение следует...
