Условные обозначения современных диаграмм (часть 1): История. Линии

Введение

Несмотря на то, что классическая система условных обозначений достаточно полно может описать процесс сборки оригами-моделей, в ходе естественного развития оригами (появление новых методик проектирования, новых технических приёмов и прочее) в последнее время всё чаще встаёт вопрос о применении новых, прежде не востребованных символов. В этом нет ничего удивительного, всё вполне предсказуемо. Самый простой пример: каких-то лет тридцать назад редкие авторы при виде паттерна не впадали в ступор, а сейчас вот СР — неотъемлемый атрибут практически любого сколько-нибудь серьёзного оригамиста. В связи с этим вполне гармонично смотрятся символы, имеющие непосредственное отношение к работе с паттернами, которые при формировании классической системы условных обозначений практически не использовались.

Краткая история условных обозначений

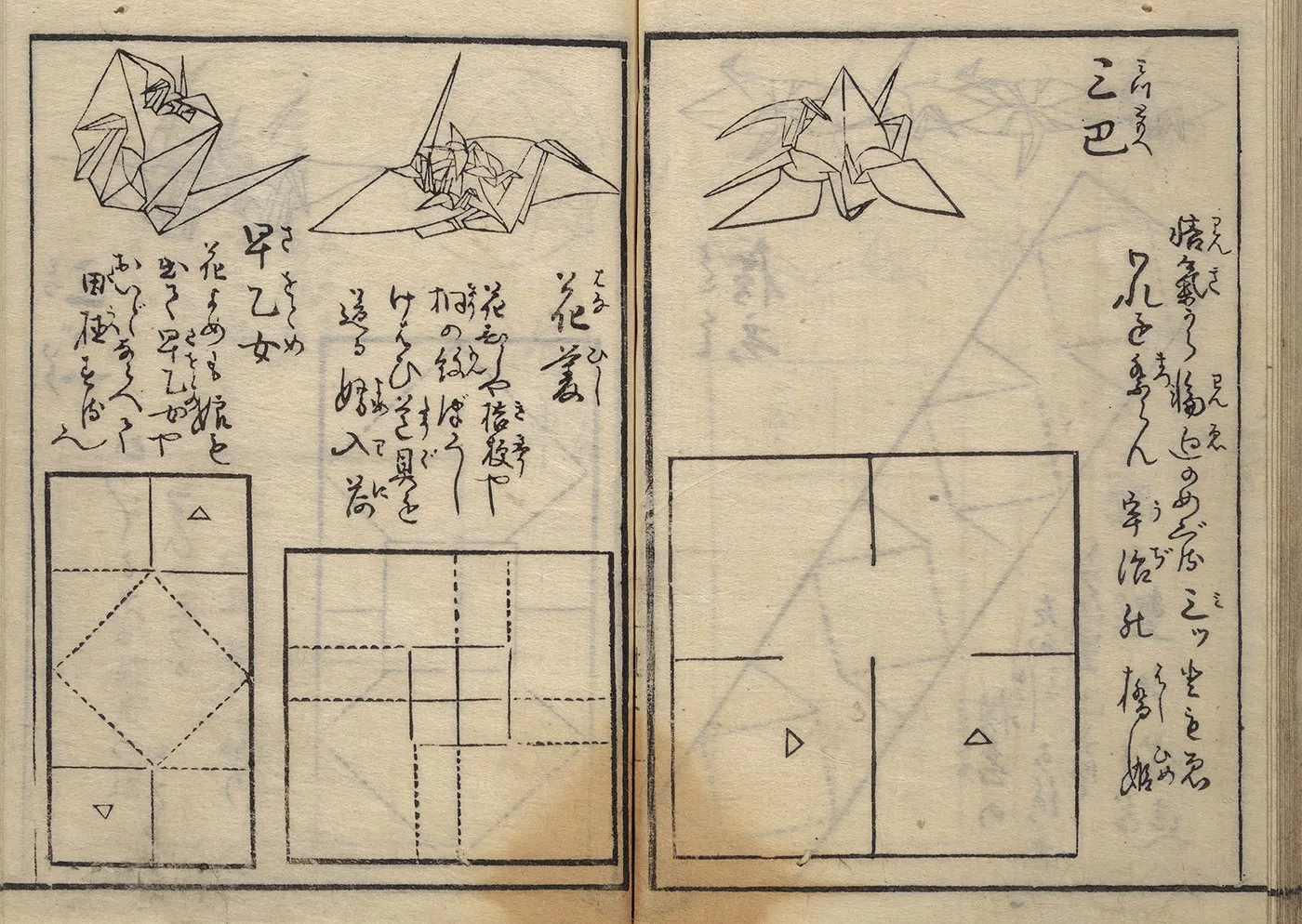

Первые попытки изобразить диаграмму были предприняты в издании 1797 года «Senbazuru Orikata», первой оригами книги из когда-либо опубликованных. Диаграммы в этой книге, конечно, «сильно сказано» (рис. 1), очень часто показан просто конечный результат процесса складывания, без малейших намеков на то, как модель складывается.

В более поздних книгах авторы уже начали постепенно искать наиболее подходящую систему отображения процесса складывания модели. Среди всего многообразия попыток в разное время «всплывали» то бесчисленное количество не всегда понятных символов, то коллекции фотографий или эскизов, отображающих движение створок, и прочее. Но ни одна из этих систем так и не получила массового признания и зачастую так и не выходила за пределы страниц, на которых была напечатана. Единственным критерием жизнеспособности подобных систем может быть только время.

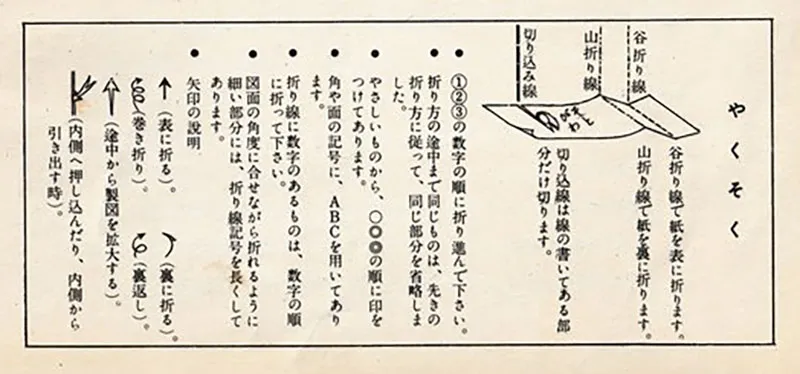

В 50-х и 60-х годах прошлого столетья, Акира Ёсидзава предложил новый способ отображения диаграмм, которому было суждено открыть новую эпоху развития искусства оригами. Он представил набор условных обозначений в своей первой опубликованной монографии, «Atarashi Origami Geijutsu» (Новое Искусство Оригами) в 1954 году. В них он использовал точечные и пунктирные линии, для указания направления складок (гор и долин соответственно). Кроме прочего, Ёсидзава ввел еще несколько других символов, таких как «надуть» и «перевернуть». (рис.2)

Эта своеобразная «азбука» привлекла внимание Роберта Харбина, а после и Самуэля Рандлетта, которые добавили ещё несколько символов, таких как ″увеличить″. Система Ёсидзавы-Рандлетта (рис.3) была в полном объёме впервые опубликована в книге Самуэля Рандлетта «Art of Origami» в 1961 году.

Благодаря своей простоте и наглядности, она была принята международным сообществом оригами и, за незначительными изменениями, сохранилась до сих пор.

Система Ёсидзавы-Рандлетта

Система Ёсидзавы-Рандлетта (она же Система Условных Обозначений) стала классической системой универсальных значков и условных обозначений, применяемых авторами для описания процесса сборки фигурок оригами. Многие оригами книги начинаются именно с подобной пояснительной информации. Данные страницы особенно важны для новичков, кто только приступил к освоению искусства, они помогают в полной мере идентифицировать процесс получения модели самостоятельно и без лишней помощи (конечно, это справедливо только при условии, что диаграмма прорисована органично и автор сам в совершенстве владеет языком условных обозначений).

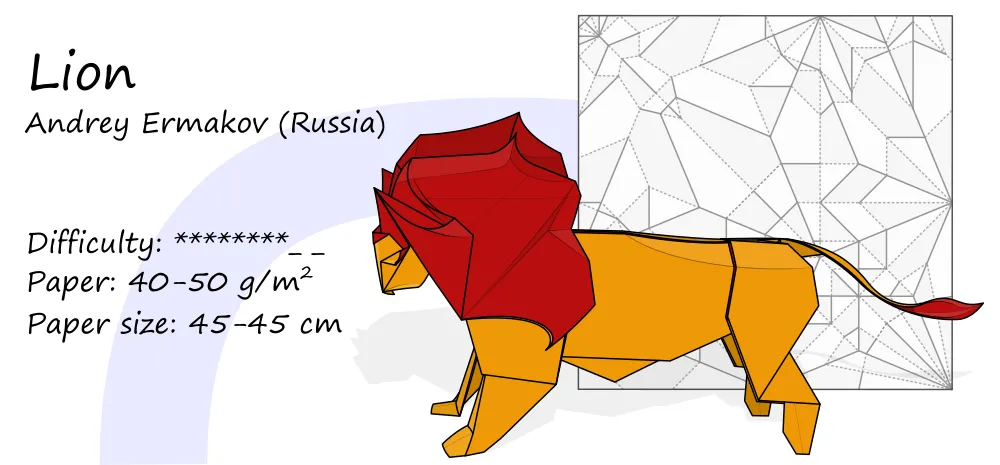

Система условных обозначений (СУО) - наряду с текстовыми аннотациями служит источником дополнительной информации. При этом оценочные нюансы, как время сборки, сложность, рекомендуемый размер листа и другие (рис.4), выбирает сам автор, в соответствии с собственными критериями, среди которых могут быть: сложность финальной обработки, количество шагов диаграммы, диапазон технических приёмов и прочее. Вещи, по правде сказать, индивидуальные и иногда противоречивые, а потому многие оригамисты не используют их вовсе.

Символы и значки СУО, создавались для того, чтобы вольной трактовки, зависящей от пожеланий автора было бы, как можно меньше. Это позволит по минимуму объяснять пользователям диаграммы, что та или иная закорючка значит, в рамках одной страницы.

Линии в СУО

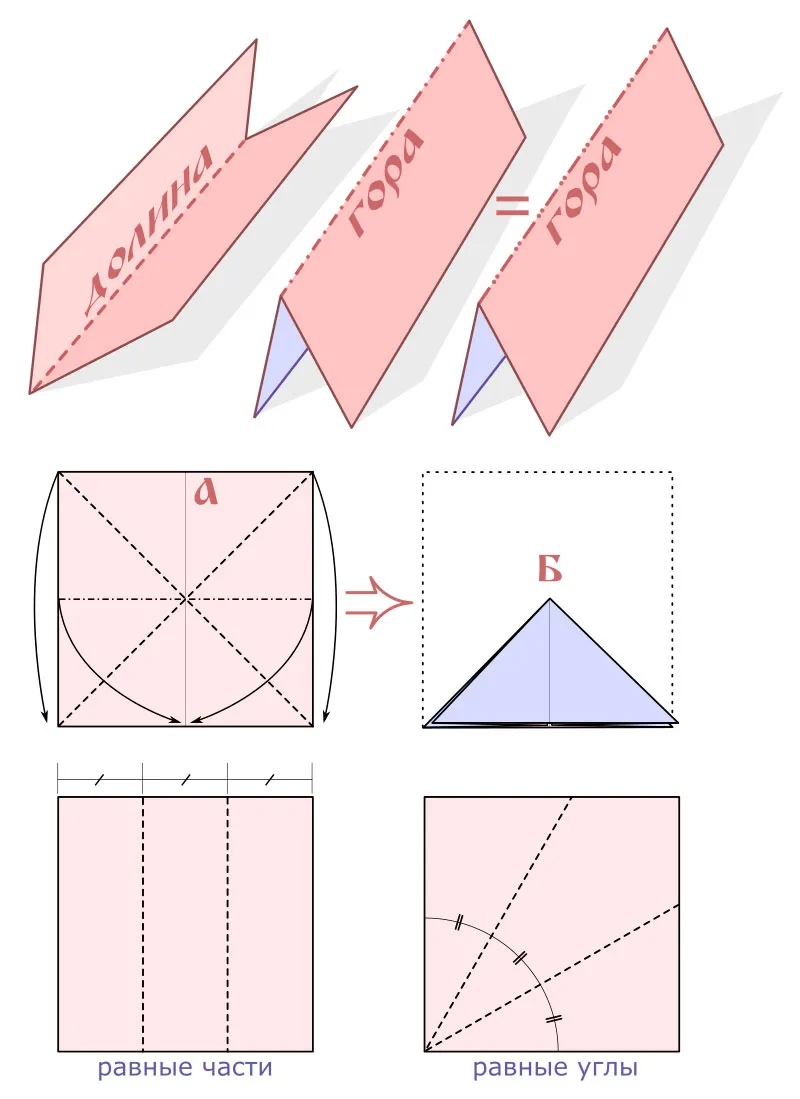

В состав системы условных обозначений (СУО) входят три класса элементов: линии (рис.5), стрелки и специальные символы.

Стрелки показывают направление сгиба. Специальные символы указывают на использование стандартных действий. Линии отображают характер складок, при этом:

1. Толстая линия показывает край бумаги.
2. Пунктирная линия показывает «Долину», то есть сгиб «на себя» на видимой части листа.
3. Штрих-пунктирная линия показывает «Гору», то есть сгиб «от себя» на видимой части листа (допускается использование одной или двух точек, на усмотрение автора).
4. Тонкая линия показывает след от сделанных прежде складок, не участвующих в новом шаге.
5. Точечная линия — необязательный атрибут диаграмм, который показывает либо «скрытый от глаз» результат предыдущего шага (если нужно), либо складку, которая ещё не сделана.
6. Тонкая выносная линия с поперечным прочерком - для обозначения равных частей.
7. Дуги с поперечным прочерком - для обозначения равных углов.

В последнее время авторы нередко отходят от строгости пунктов 2-3 из-за некоторых проблем восприятия сложных шагов. Особенно это критично, если они включают в себя большое количество разнонаправленных складок (что характерно для моделей, спроектированных в линейных методиках). В таких случаях более «гуманно» подобрать читаемый стиль линий и просто подписать, какая из линий — «гора», а какая — «долина» (рис.6)

Продолжение следует...
