Условные обозначения современных диаграмм (часть 6): Ракурс. Цвет складок

В ходе выбора новых символов для системы условных обозначений IOIO приходилось прорабатывать множество мировых практик оформления диаграмм. Как оказалось, потребность в расширении классической СУО Йосидзавы-Рандлетта в каких-то моментах возникала у разных мастеров в разное время. Некоторые варианты значков и символов были условностями и носили больше декоративный характер, но были и объективно интересные задумки. Как бы там ни было, иногда появлялись те, которые позволяли более органично работать с ракурсами, так как диаграммы в массе своей не отражали перспективу. В диаграммах IOIO за действия изменения обзора отвечают два основных символа «Viewpoint Shifts» (сдвинуть точку обзора) и «Magnify the Area» (увеличить область). Теперь символы работают как режиссерский прием:

• Общий план (классический ракурс).
• Крупный план («Magnify the Area»).
• Вид сбоку/сверху («Viewpoint Shifts»).

«Viewpoint Shifts» (Сдвинуть точку обзора)

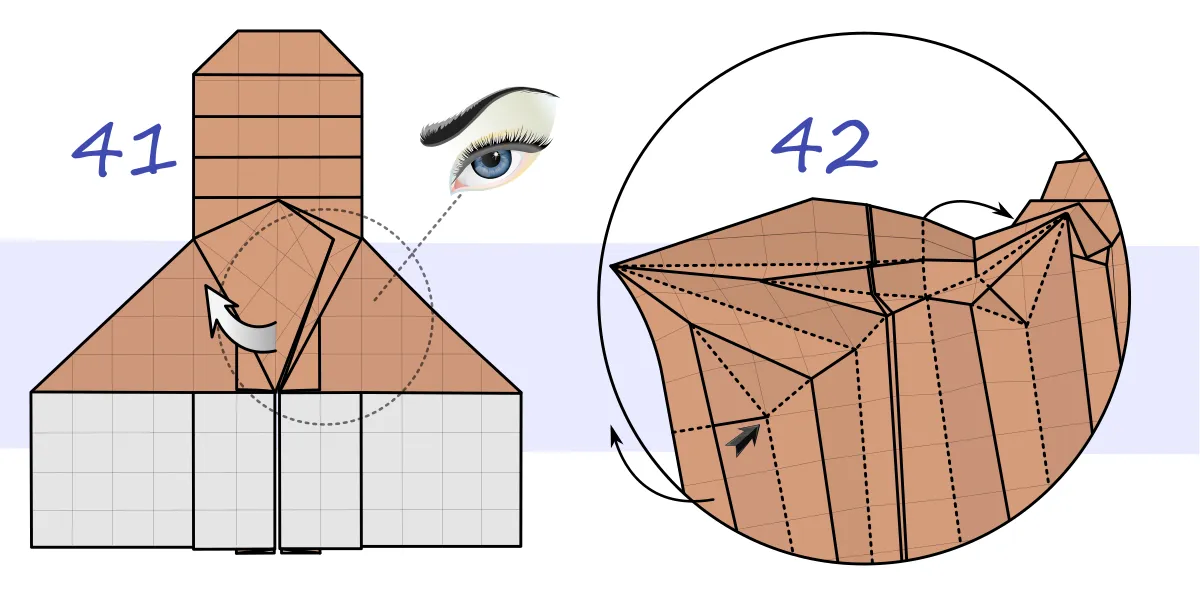

Оригами существует в трёх измерениях, но схемы — всегда двумерны. Это парадокс, который система IOIO решает через символ глаза со стрелкой. Он не просто меняет ракурс — он учит видеть модель, как скульптуру (рис.1 - фрагмент диаграммы «Turtle» IOIO-2014).

Классические стрелки вращения путали физическое действие (перевернуть лист) с визуальным (посмотреть под другим углом). Данный значок чётко расставляет все по своим местам. Это не инструкция к действию, а подсказка для восприятия. Следующий шаг будет показан с нового угла, чтобы раскрыть скрытые детали.

«Magnify the Area» (Увеличить область)

Современное оригами всё чаще уходит в ″микромир″: сложные структуры с миниатюрными элементами формы, паттерны и так далее. Все как в жизни, чем сильнее мы увеличиваем объект, тем яснее видим, что он состоит из ещё более мелких частей. Увеличить участок в современном оригами — не прихоть, а необходимость. Символ лупы работает как локальный цифровой зум, призванный сохранить целостность схемы, более доступно отобразить мелкие детали или действия (рис.2 - фрагмент диаграммы «Crow» IOIO-2012).

«Model Complete» (Модель завершена)

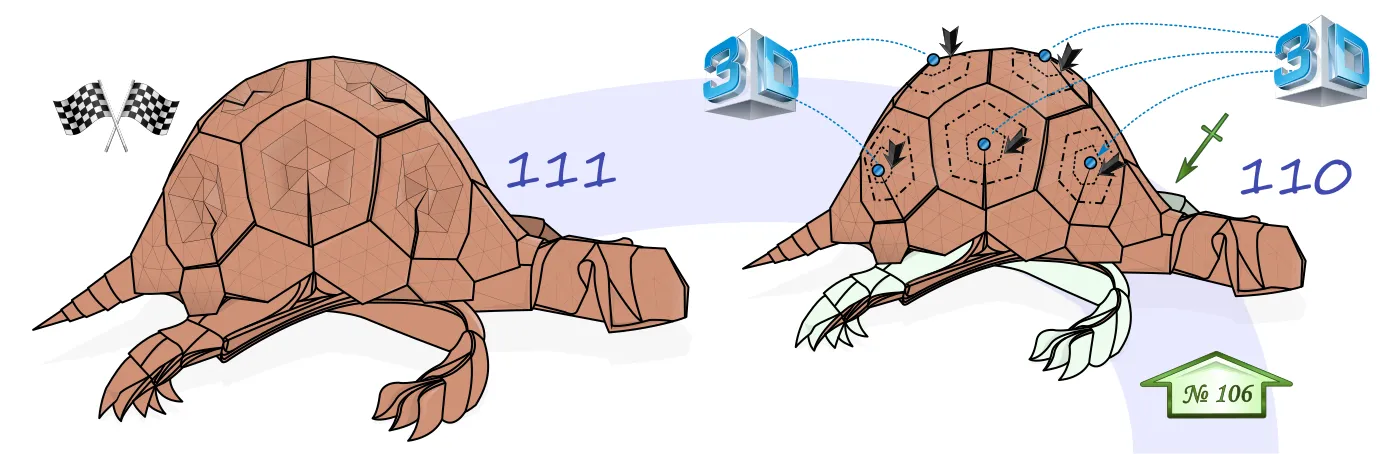

Завершение модели в оригами — это не просто конец, а кульминация диалога между мастером и бумагой. Классические схемы обозначали его словесно: «Конец», «Finish», «Finis», что для международной аудитории звучало как обрыв, а не точка гармонии. Новый символ двух флажков (рис.3 - фрагмент диаграммы «Turtle» IOIO-2015) — это не метка, а жест, который символизируют: «Здесь заканчивается рекомендованная сборка и начинается территория вашей интерпретации».

Два флага — это отражение дуальности: бумага/форма, мастер/схема, процесс/результат.
Новый символ двух флажков — дань универсальности. Флаги используются в спорте, наградных системах и картографии как знак финиша, не требующий перевода.

«MV Assignment» (Карта складок)

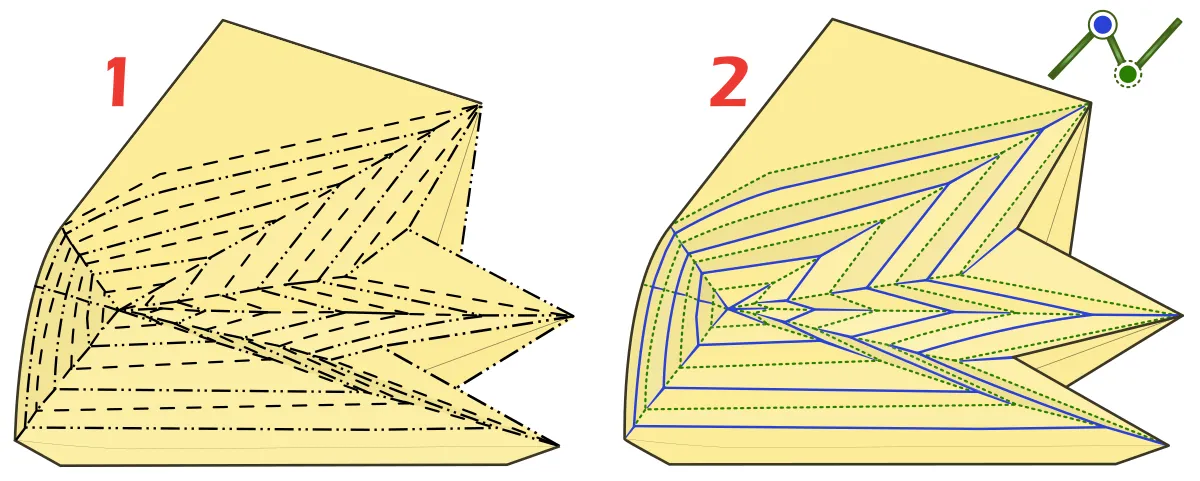

Данный знак с цветовым кодированием гор и долин — это не прихоть, а ответ на вызовы современного оригами. Она превращает схемы из чёрно-белых головоломок в интуитивные, многослойные карты, где каждая складка обретает голос через цвет. Цвета и стили линий вместе создают гармонию, которую невозможно передать монохромом. Оригами, некогда таинственное искусство монахов и аристократов, сегодня говорит на языке точности. Теперь схемы стали сложнее, а линии — гуще. Пунктирные и штрих-пунктирные линии, служившие верой и правдой десятилетиями, в сложных моделях начали сливаться в паутину неразберихи (рис.4).

Согласитесь, несопоставимый результат! Лист бумаги всё так же хранит память о складках, сделанных прежде... только теперь они говорят на диалекте, понятном глазу цифровой эпохи.

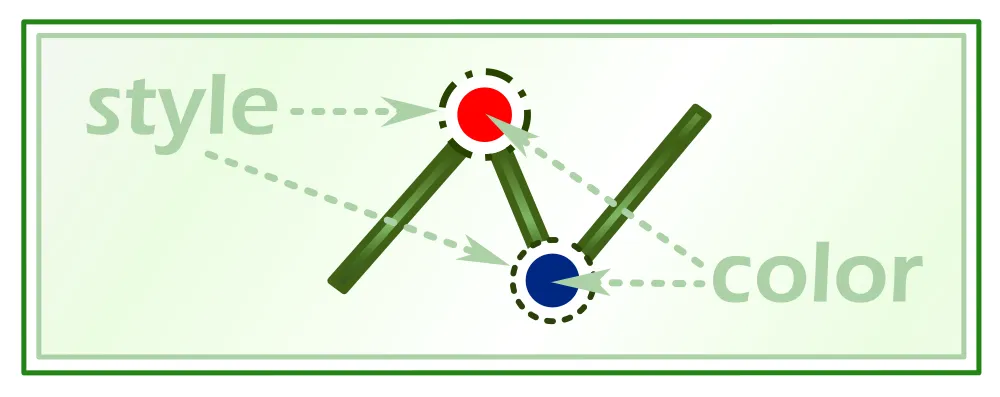

Структура самого значка «MV Assignment» выглядит следующим образом (рис.5).

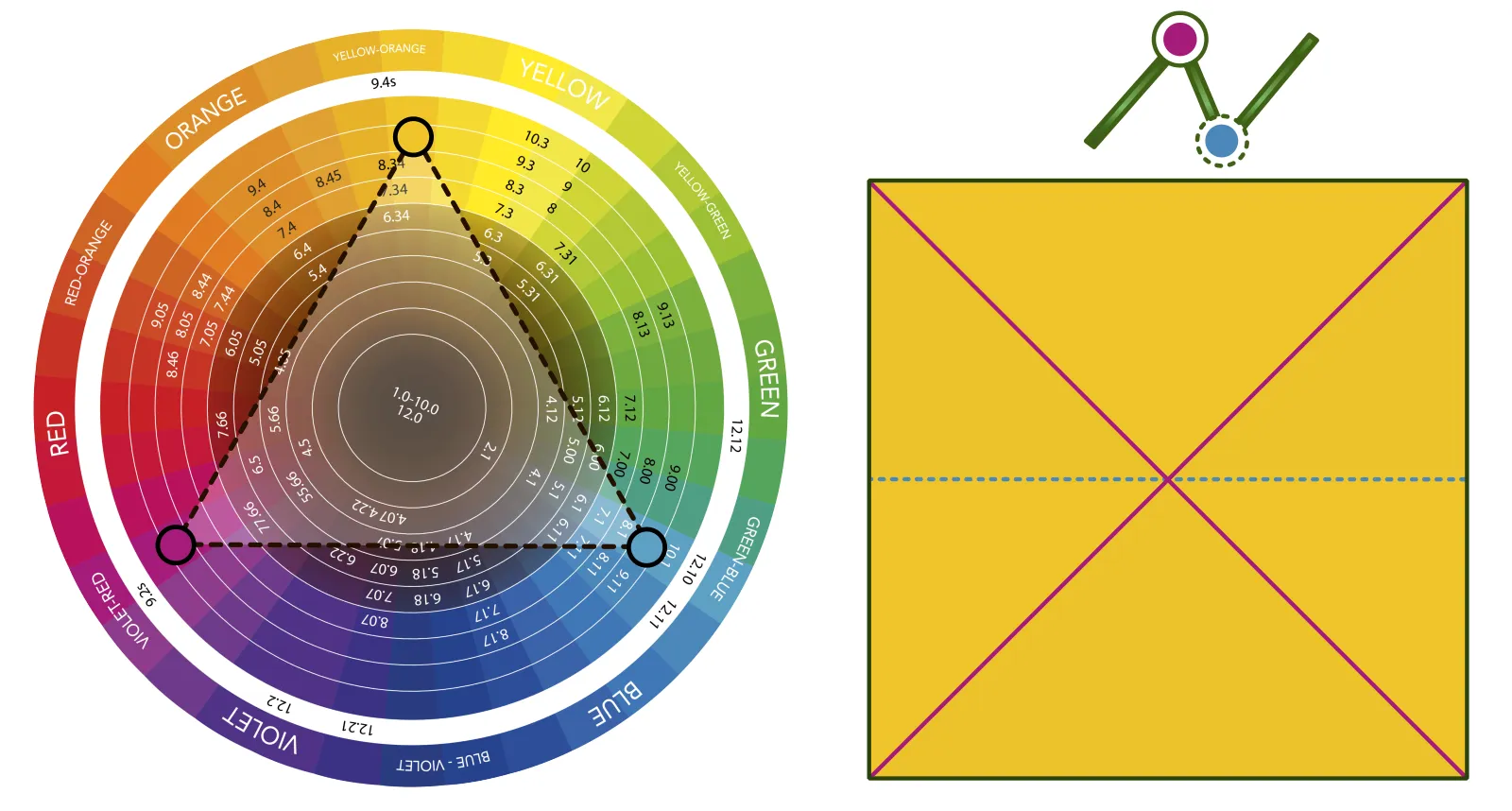

Бумага терпелива, но человеческий глаз — нет. Чтобы диаграмма дышала ясностью, линии должны говорить на языке контраста. Начните с цветового круга: противоположные оттенки, как синий и оранжевый, создают максимальное напряжение, разделяя «горы» и «долины» без слов. Избегайте соседствующих цветов — бирюзовый и голубой сольются в монотонную акварель, запутав новичка. Если хочется глубины, то (цвет поверхности/долины/горы) должны находиться в вершинах равностороннего треугольник, центр которого совпадает с центром цветового круга — например, жёлтый к фиолетовому и бирюзовому (рис.6).

Подбирая цвета для прорисовки диаграммы, в соответствии логикой модели можно получить наиболее органичный вариант диаграммы, наиболее полно отражающим художественный замысел.

Новая СУО IOIO — не разрыв с традицией, это её эволюция. Каждый символ решает конкретную проблему коммуникации: устраняет многословие, предотвращает ошибки и признаёт разнообразие техник современного оригами. Важнейшее преимущество системы — её визуальная универсальность. Мастера из разных стран больше не зависят от перевода аннотаций: значки транслируют смысл через форму, делая искусство складывания по-настоящему глобальным.

Но введение новых значков не должно стирать историю — оно должно углубляться в то, что осталось за кадром. Это как чернильные пятна в дзенской каллиграфии, пустота между штрихами значима не меньше самих линий. Оригами всегда было искусством безмолвного диалога — между мастером и бумагой, между эпохами, между видимым и незримым. В СУО IOIO в каждом новом значке можно разглядеть тень первого сгиба, который кто-то сделал тысячу лет назад, задав вопрос: «Что скрыто в плоскости?».
И ответ всё тот же — бесконечность.

Продолжение следует...
