Условные обозначения современных диаграмм (часть 2): Стрелки

Система Ёсидзавы-Рандлетта включает в себя небольшой по объёму, но тем не менее довольно эффективный набор условных обозначений, который позволяет очень наглядно отображать последовательный путь плоской сборки (рис.1). И хотя регулярно в печати появляются новые значки и символы (иногда — введённые вполне оправданно, иногда — не совсем ″в тему″), их стандартный состав зарекомендовал себя как вполне самодостаточный механизм описания действий автора. Исключения, конечно же... есть (все-таки оригами, как искусство, постоянно развивается и обогащается техническими приёмами), но их мы обсудим позднее.

Стрелки в СУО

Итак, кроме линий в диаграммах моделей оригами ещё используются стрелки и специальные символы, при этом стрелки бывают двух типов: ″простые″ и ″сложные″. Простые стрелки показывают одиночное действие (указывая направление складки из начальной точки в конечную), а сложные - комбинацию действий. В предыдущей части мы уже использовали один тип простых стрелок ″сгиб долиной″ - он указывает на самое распространённое и наиболее понятное действие в оригами (обозначается как линия с чёрной стрелкой поперек пунктирной долины). Аналогично ″сгибу долиной″ существует ещё один тип стрелок ″сгиб горой″, он используется значительно реже и очень часто для его осуществления участок переворачивают и складывают ″долину″ (рис.2) . ″Сгиб горой″ обозначается похожим образом, только на конце расположена полая стрелка и пересекает она уже штрих-пунктирную линию...

Что касается сложных стрелок, то они стали следствием выделения регулярно повторяющихся групп действий, возникающих при сборке. Так например, чрезвычайно часто на одном и том же участке модели, действия ″согнуть″ и ″разогнуть″ следуют последовательно (чтобы просто оставить вспомогательный след складки). Это не критично, если диаграмма маленькая по объёму и прорисовывается в векторных редакторах (когда выделенный шаг достаточно скопировать (ctrl+c) и вставить рядом (ctrl+v)). Тем ни менее, диаграммы бывают разные, и иногда содержат по 200-300 шагов или же просто прорисованы «от руки». Исходя из этого оригамисты прошлого ввели в обиход стрелки, известные как ″перегнуть долиной″ и ″перегнуть горой″ и включают в себя одновременно 2 действия (согнуть + разогнуть) (рис.3).

Кроме того, система условных обозначений включает в себя пару сложных стрелок, обозначающих действия с группами складок. Прежде всего это ″реверс″ и ″молния″ - два типовых элемента работы с группой линий, которые могут мыть использованы, как для одиночного слоя бумаги, так и для некоторой, уже сформированной створки.

Забыл отметить, что в оригами практически все виды воздействия на группу слоёв или створок, рисуются так же, как и действия на одиночный слой, несмотря на различия в итоговой структуре складок.

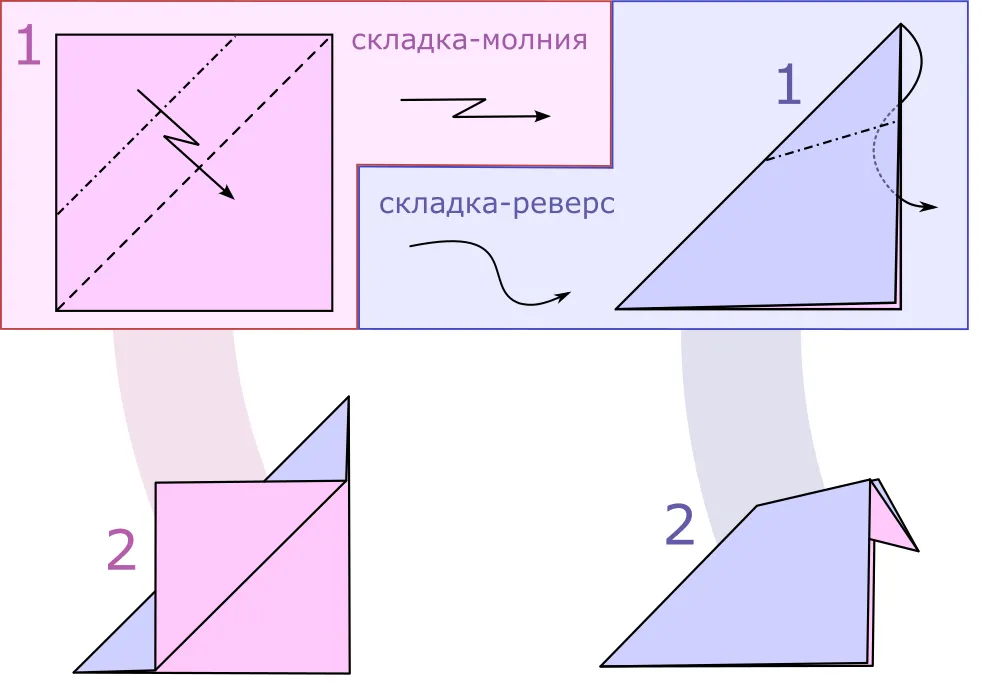

Складки: ″Молния″ и ″Реверс″ (рис.4) - встречаются довольно часто, отчего и были ″удостоены″ отдельных типов стрелок.

По форме, стрелки визуально немного похожи, только молния представляет из себя набор прямых отрезков, а реверс - тот же набор из ″плавно перетекающих″ (одна в другую) кривых. Тем ни менее, стрелки обозначают совершенно разные действия и применяются в разных случаях: простая ″молния″(в классическом варианте) ставится поверх плоскости, а ″реверс″ - поперёк угла.

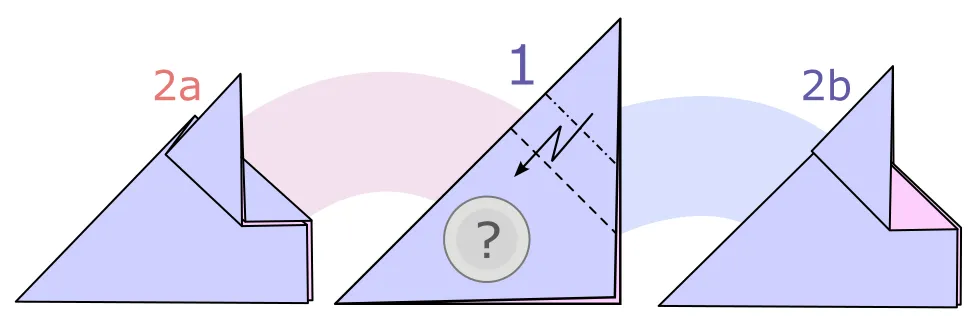

Следует заметить, что действие, которое выполняет ″молния″ может осуществляться и поперёк углов. Однако, при этом могут возникнуть трудности в идентификации шага (рис.5) - то ли молния относится к плоской части створки, то ли для всего слоя целиком.

Так или иначе, ситуация не могла устроить оригамистов: действие есть, а должной строгости не прибавилось... Не добавлять же два лишних шага, в конце концов (″развернуть в плоскость″, сделать простую ″молнию″ и ″свернуть обратно″).

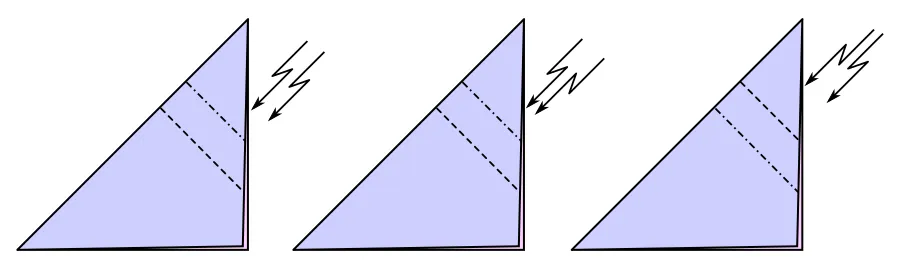

В общем, так появилась двойная ″складка-молния″. Решение простое и оригинальное, остаётся лишь восхититься находчивостью мастеров прошлого - комбинация этих двух стрелок позволяет однозначно определить положение слоёв при сборке шага, и не требует введения никаких новых символов (рис.6). Элемент воспринимается чисто интуитивно, удобен и практичен.

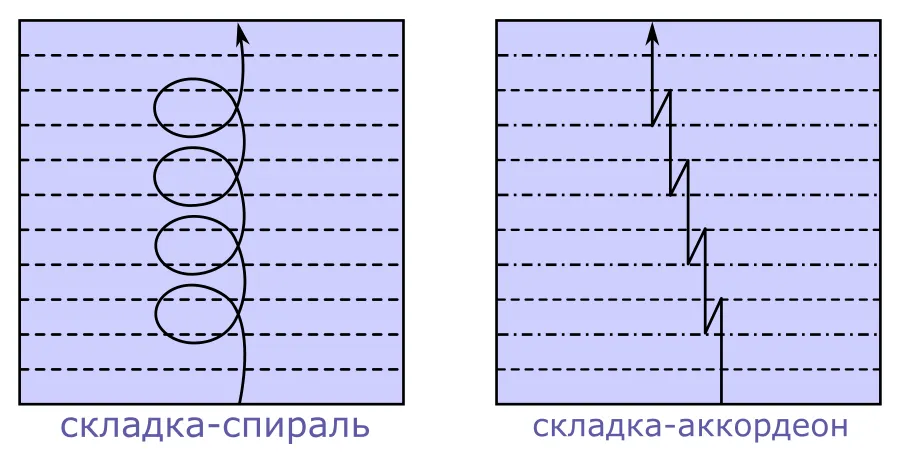

Осталось рассмотреть последние два типа действий, обозначаемых в СУО отдельными уникальными стрелками - это складка-″аккордеон″ и складка-″спираль″ (рис.7).

Конечно, ничего уникального в этих действиях нет - каждое, состоит из группы последовательных манипуляций (″молний″ и ″сгибов″), просто ситуации встречаются довольно часто (особенно, в линейных методиках и гофрах) и существенно упрощают работу как для автора, так и для простого пользователя диаграммы, в ″разгрузке″ схемы и при сборке - соответственно. На угловых участках, аналогично складкам-молниям можно использовать вторую стрелку (двойная складка-спираль, и двойная складка-аккордеон).

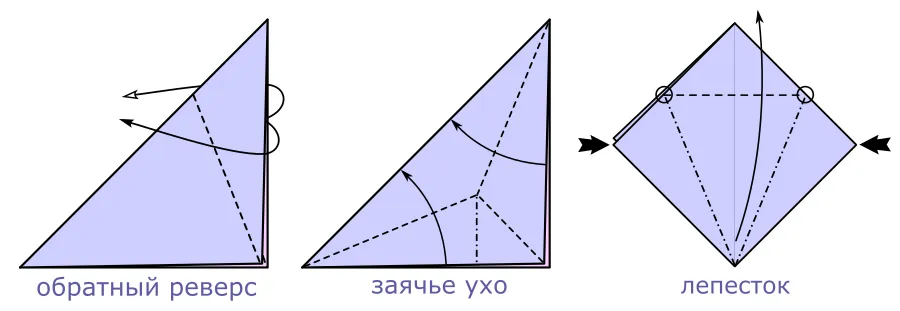

Прочие типовые элементы (такие как: ″обратный реверс″, складка-″лепесток″, складка -″заячье ухо″ (рис.8) и прочие), легко отображаются стандартным набором стрелок и символов.

Продолжение следует...
