Условные обозначения современных диаграмм (часть 5): Новые символы

С момента создания системы условных обозначений Йошидзавы-Рандлетта прошло более полувека. За эти годы оригами превратилось из хобби в глобальное искусство, интегрированное в науку, дизайн и образование. Однако рост сложности моделей, появление новых методик проектирования (например, box pleating, circle packing, криволинейные сгибы) и международный характер сообщества выявили ограничения классической системы условных обозначений. Текстовые пояснения, привязанные к языку автора, на какой-то стадии стали барьером для развития искусства при печати в разных странах. Кроме того, современные диаграммы требуют большей точности и наглядности, особенно при работе с паттернами складок (crease patterns) и трехмерными структурами.

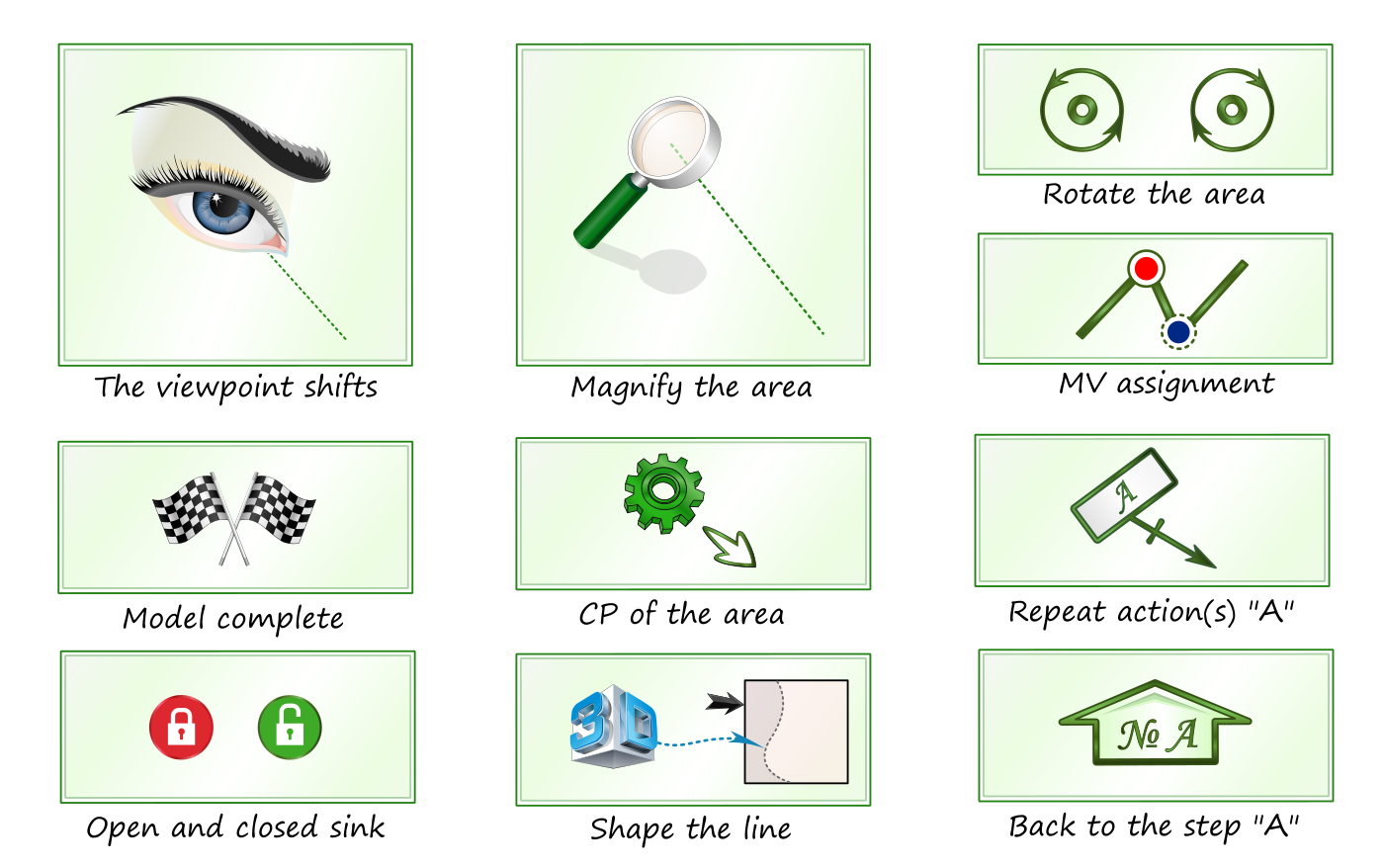

Система, представленная на Международной олимпиаде по оригами (IOIO) (рис.1), предлагает решение этих проблем. Она дополняет классические символы новыми значками, которые устраняют неоднозначности, сокращают объем текста и стандартизируют сложные действия.

Итак, наряду с символами СУО Йосидзавы-Рандлетта можно отметить следующие нововведения.

«Rotate the Area» (Разворот участка)

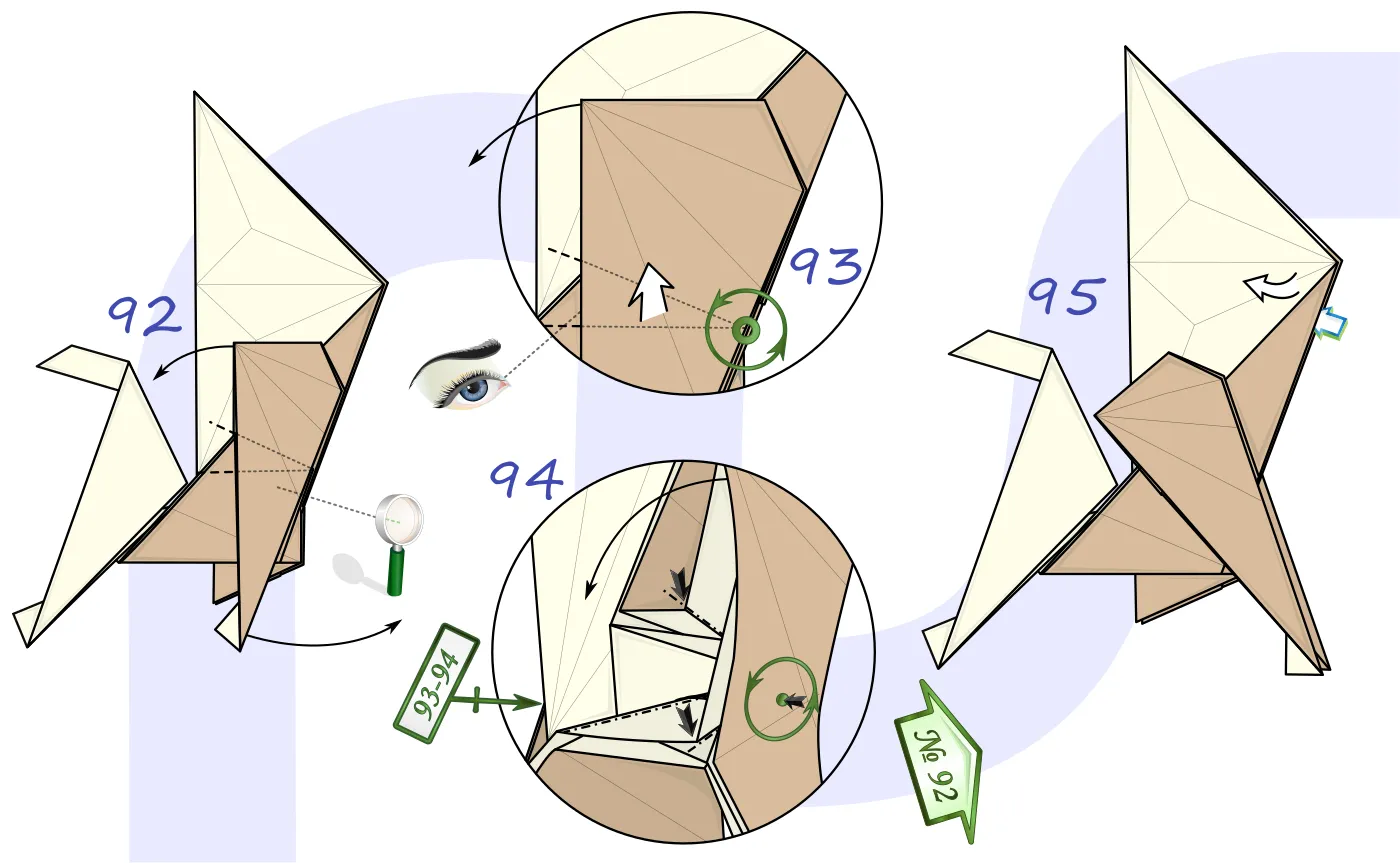

Символ «rotate the model» и «rotate the area» отсутствуют на оригинальных СУО (см - ЧАСТЬ 1) предполагает поворот всей модели - чисто визуальный элемент, который показывает, как удобнее повернуть модель, чтобы облегчить дальнейшие шаги. Новый символ «rotate the area» (пиктограмма в виде стрелки, огибающей точку вращения) позволяет вращать отдельный участок модели относительно заданного узла. Действие меняет геометрию модели, перераспределяя складки и создавая новые точки напряжения. Это особенно критично для моделей с элементами, где выполнение действия по классическим канонам потребовал бы уточнить расположение внутренних слоев, впустую увеличивая размер диаграммы. Тогда как само действие выполняется интуитивно понятно, если не заострять внимание на мелочах (рис.2 - фрагмент диаграммы IOIO-2013: «Bull»).

Обоснование:

• Устраняет необходимость в текстовых примечаниях типа «поверните все элементы в составе створки, расправляя внутренние слои вдоль плоскости базовой формы на 45°».
• Сокращает когнитивную нагрузку: пользователь фокусируется на конкретном участке, не теряя ориентацию в общей структуре.
• В рамках техники бумажной мозаики (tessellation) есть элементы вращения целых фигур, и достаточно часто подобные действия, кроме как комплексным вращением, не сделать.

«Repeat Actions» (Разворот участка)

Символ, который позволяет группировать большие диапазоны повторяемых действий, не захламляя диаграмму текстовыми аннотациями. Без которых раньше требовалось рисовать значок одиночного повтора (стрелка с засечкой) на протяжении всего диапазона шагов. Многократное поочередное выполнение симметричных действий часто ведет к потере времени на переключение внимания и увеличению числа ошибок. Новый символ «Repeat Actions (X-Y)» (рис.2 - шаг 94) превращает сборку рекурсивных фрагментов диаграммы в своего рода программный цикл, где каждый параметр — начало, конец, количество повторов — задан явно.

Обоснование:

• Упрощает работу с циклами: например, в моделях с рекурсивными действиями, будь то симметричные модели, мозаики, фрактальные структуры, везде, где нужно повторить не отдельные складки, а целые блоки складок.
• Заменяет громоздкие однотипные текстовые пояснения вроде «повторите шаги 5-7 на левой стороне»
• Цикличность — архетип, понятный всем.

«CP of Area» (Паттерн участка)

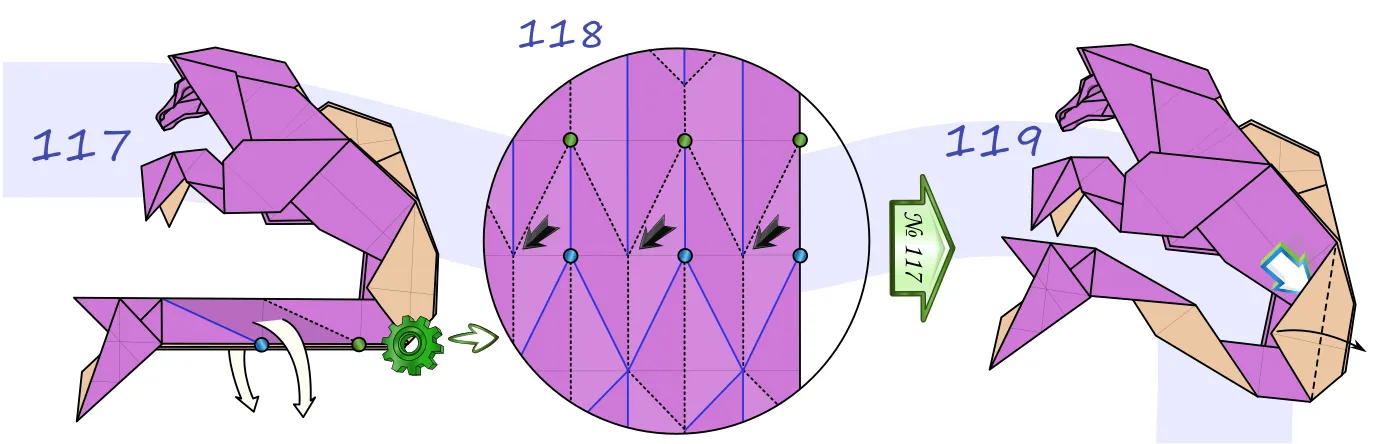

Crease Pattern (CP) — это чертёж всех складок модели, но его интеграция в пошаговые схемы всегда была проблемой. Новый значок шестерёнки (рис.3 - фрагмент диаграммы IOIO-2021: «Hyppocampus») решает это, указывая на участок, который нужно собрать не пошагово, а сразу по готовому паттерну.

Почему это быстрее? - Вместо 10 шагов, описывающих каждую складку, автор, который лучше знает модель и видит зону с уже намеченными линиями, таким образом может указать на более простой способ сборки конкретных участков. Этот знак позволяет «сжать» этапы, как архиватор сжимает файлы. Вместо большой группы отдельных шагов («согните здесь, затем здесь») мастер расправляет участок, ориентируется на предзаданный паттерн и складывает все линии за один приём. Иногда это существенно снижает количество шагов в схеме на 30-50%, не сильно усложняя сборку, например, в BP (box pleating).

Обоснование:

• Позволяет интегрировать в одну схему как базовые складки, так и сложные CP-фрагменты, избегая перегруженности диаграмм пустыми действиями.
• Ускоряет процесс: пользователь сразу видит, где требуется «переключиться» на паттерн, а где продолжить линейное складывание, без дополнительных аннотаций

Шестерёнка ассоциируется с механической точностью — это визуальный сигнал о необходимости строго следовать схеме складок CP, избегая импровизации.

«Back to the step» (Возврат к шагу)

Современные диаграммы оригами всё чаще напоминают алгоритмические деревья: шаги ветвятся, требуют возвратов, повторений и коррекций. Например, мастер может пройти 20 шагов в качестве промежуточной задачи, после которых нужно вернуться в основной смысловой поток и двигаться вперёд (рис.3). В классической системе такие «петли» описывались текстом - «вернитесь к шагу 117», либо при их отсутствии приходилось решать некоторые проблемы:

Риск ошибок: Без текста велика вероятность перепутать номер шага, с которого требуется продолжить сборку. Особенно критично в многостраничных схемах.

Потеря времени: Поиск нужного шага отвлекает от творческого процесса, увеличивая когнитивную нагрузку.

Символ «Back to Step», введённый в системе IOIO, решает эти проблемы, превращая диаграммы в интерактивные карты с чёткими ориентирами.

«Open Sink» и «Closed Sink» (Вдавливание)

Действия вдавливания (″открытая раковина″, ″закрытая раковина″)— одни из самых неприятных для выполнения в оригами. Они требует не просто комбинации простых сгибов, как в традиционных типовых действиях типа «swivel fold», «petal fold» или «rabbit ear», а действия связаны с воздействием на все группы слоёв, иногда ″нарушая целостность″ плоскостей, сминая на участках. Корректная сборка sink всегда оставалась загадкой, которую каждый раз приходилось разгадывать по-своему, в зависимости от ситуации. Общим связующим элементом всегда оставалась свобода слоев в рамках створки.

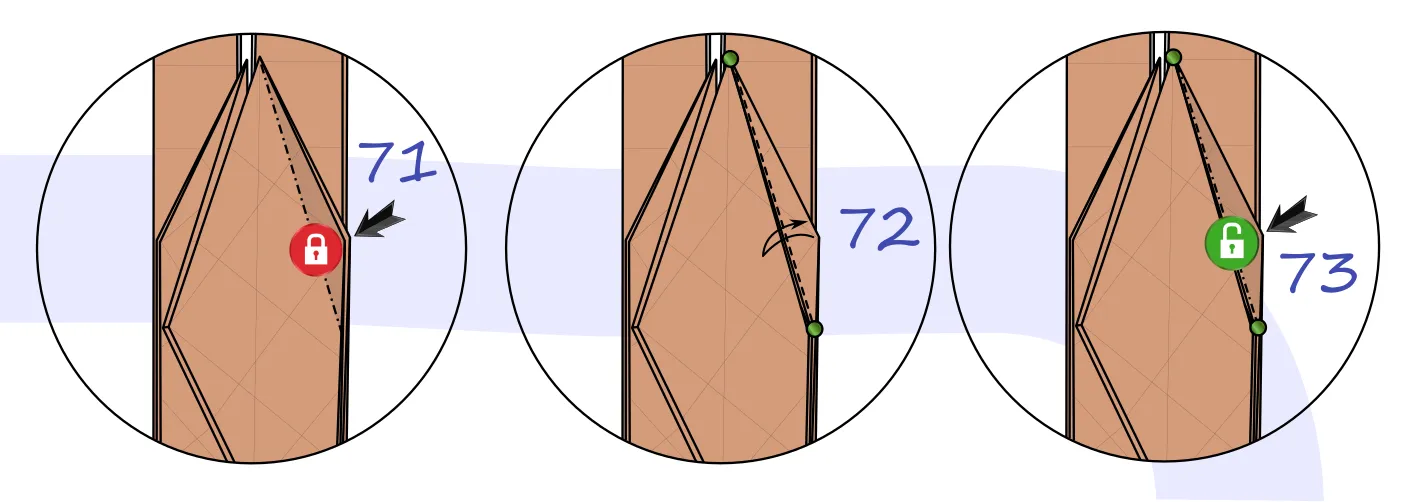

Разницу между типами sink объясняли многословно: «аккуратно вогните, не разделяя слои» или «раскройте карман и вдавите» (рис.4).

Теперь два значка передают суть через образные метафоры, экономя время и нервы. Это как заменить инструкцию по сборке мебели на интуитивную схему с пиктограммами. Новые символы открытого и закрытого замка не просто заменяют слова — значки стали инструментом, который не только указывает на действие, но и объясняет его механику через визуал. Внедрение значков «Open Sink» и «Closed Sink» в систему IOIO — логичный шаг в эволюции языка СУО оригами.

«Shape the Line» (3D - складка)

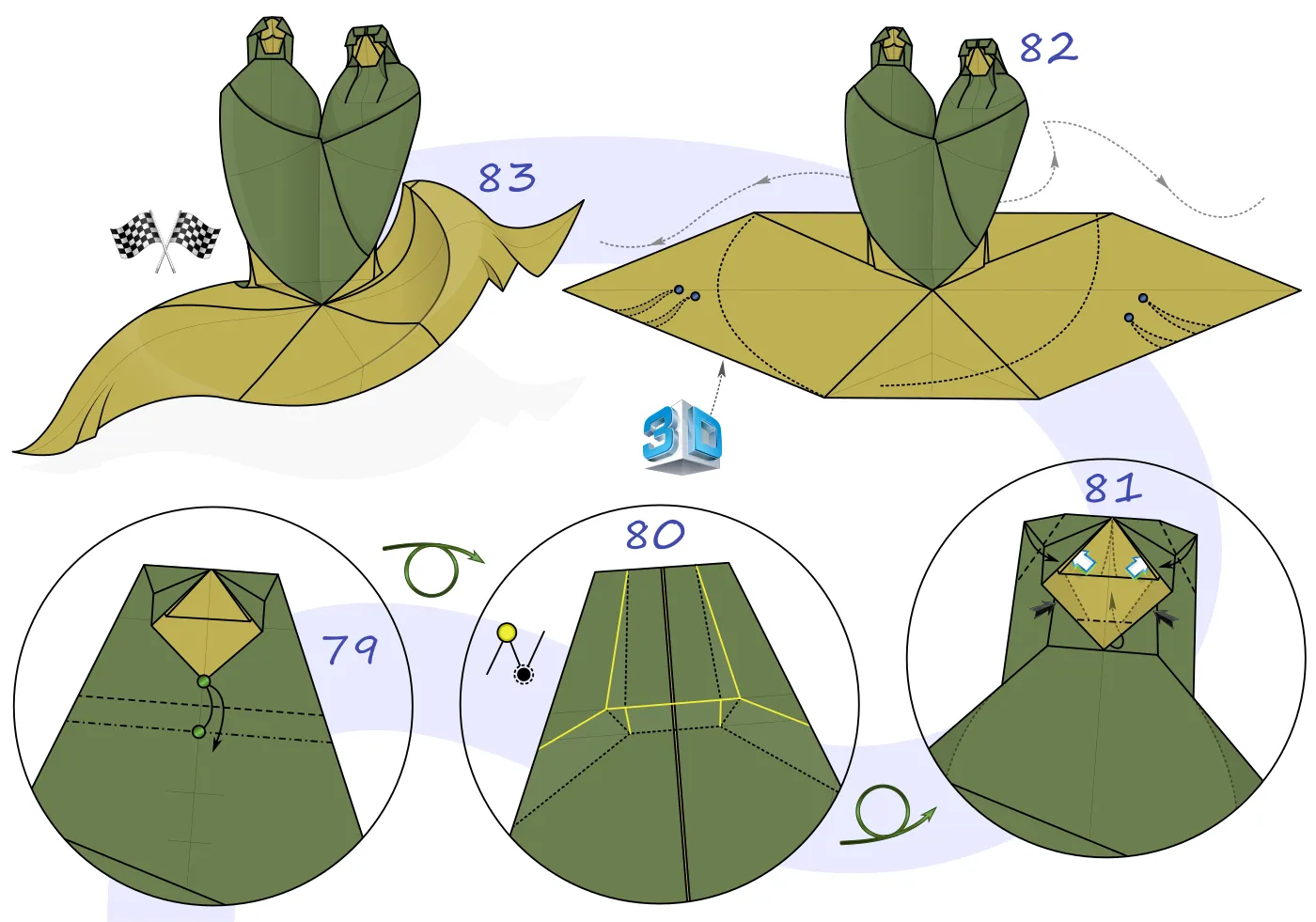

Теорема Кавасаки-Джастина, фундамент плоского оригами, диктует правила углов и сходимости складок в створки. Но современные мастера всё чаще выходят за её рамки, создавая криволинейные формы — от плавных крыльев бабочек до объёмных лепестков роз. Классическая СУО не имела инструмента для описания таких действий, что вынуждало авторов сопровождать схемы пояснениями вроде «сформируйте изгиб в соответствии с такой-то формой» (рис.5 - фрагмент диаграммы «Through Time And Space»).

Значок «Shape the Line» легализует творческую вольность. Он указывает, что складка не обязана быть плоской или соответствовать строгим геометрическим расчётам — иногда её можно выполнить просто «на глаз», ориентируясь на эстетику, либо же без расчёта на плоский финал результата действия. Это типично для моделей с неплоскими формами (например, волны, облака) или просто произвольная объемная складка.

Превращение плоскости в объём, переживает революцию. Современные мастера создают паттерны, соперничающие по сложности с инженерными чертежами: объемные мозаики, либо же гиперреалистичные животные и т.д. Классическая система условных обозначений (СУО) больше не справляется. Её символы плоских действий, когда-то ставшие прорывом, сегодня находятся в роли клинописи в эпоху эмодзи. Так символ «Shape the Line» становится мостом между технической точностью и художественной экспрессией.

Продолжение следует...
